Unser Drehflügel-Schwenkmotor mit servo-hydraulischer Regelungen der Baureihe HSL ist für beliebige Einbaulagen einsetzbar. Durch den Einsatz servohydraulischer Regelungen kann der Anwendungsbereich für Schwenkmotoren wesentlich erweitert werden. Es können größere Lasten in kürzerer Zeit geschwenkt werden, als dies mit rein hydraulischen Systemen möglich ist, bei denen die Dämpfungswege fest vorgegeben sind. In Verbindung mit einer solchen Regelung lässt sich das Beschleunigungs- und Bremsverhalten der Schwenkmotoren gezielt den Anforderungen anpassen. So werden auch schnelle und sehr genaue Bewegungen mit großen Massen sicher beherrscht.
Passend für verschiedenste Einsatzfälle bieten wir kundenspezifische Lösungen an. Unser qualifiziertes Team berät Sie gerne bei der Auslegung und Realisation.
HSL-Schwenkmotor-Baugrößen
Sonderausführungen:
Nachfolgend finden Sie unsere Standardausführungen. Selbstverständlich können alle Modelle auch individuell an Ihre Anforderungen angepasst werden.
Bitte stellen Sie uns hierzu Ihre gezielte Anfrage.
- Baugröße
- spezifisches Drehmoment
[Nm/bar] - Betriebsdruck
[bar] - Nenndrehmoment
[Nm] - Schwenkwinkel
[ Grad° ] - Wellenende:
(Z)ahnwelle
(P)assfeder - Datenblatt
- HSL 01 SZ
- spezifisches Drehmoment
[Nm/bar]1,19 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]238 - Schwenkwinkel
[ Grad° ]250 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 01 SP
- spezifisches Drehmoment
[Nm/bar]1,19 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]238 - Schwenkwinkel
[ Grad° ]250 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 02 SZ
- spezifisches Drehmoment
[Nm/bar]2,05 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]410 - Schwenkwinkel
[ Grad° ]250 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 02 SP
- spezifisches Drehmoment
[Nm/bar]2,05 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]410 - Schwenkwinkel
[ Grad° ]250 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 03 SZ
- spezifisches Drehmoment
[Nm/bar]3,83 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]766 - Schwenkwinkel
[ Grad° ]250 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 03 SP
- spezifisches Drehmoment
[Nm/bar]3,83 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]766 - Schwenkwinkel
[ Grad° ]250 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 04 SZ
- spezifisches Drehmoment
[Nm/bar]7,88 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]1576 - Schwenkwinkel
[ Grad° ]250 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 04 SP
- spezifisches Drehmoment
[Nm/bar]7,88 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]1576 - Schwenkwinkel
[ Grad° ]250 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 05 SZ
- spezifisches Drehmoment
[Nm/bar]15,53 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]3106 - Schwenkwinkel
[ Grad° ]260 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 05 SP
- spezifisches Drehmoment
[Nm/bar]15,53 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]3106 - Schwenkwinkel
[ Grad° ]260 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 06 SZ
- spezifisches Drehmoment
[Nm/bar]28,31 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]5662 - Schwenkwinkel
[ Grad° ]270 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 06 SP
- spezifisches Drehmoment
[Nm/bar]28,31 - Betriebsdruck
[bar]200 - Nenndrehmoment
[Nm]5662 - Schwenkwinkel
[ Grad° ]270 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 07 SZ
- spezifisches Drehmoment
[Nm/bar]55,13 - Betriebsdruck
[bar]160 - Nenndrehmoment
[Nm]8821 - Schwenkwinkel
[ Grad° ]280 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 07 SP
- spezifisches Drehmoment
[Nm/bar]55,13 - Betriebsdruck
[bar]160 - Nenndrehmoment
[Nm]8821 - Schwenkwinkel
[ Grad° ]280 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 08 SZ
- spezifisches Drehmoment
[Nm/bar]98,90 - Betriebsdruck
[bar]160 - Nenndrehmoment
[Nm]15824 - Schwenkwinkel
[ Grad° ]290 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 08 SP
- spezifisches Drehmoment
[Nm/bar]98,90 - Betriebsdruck
[bar]160 - Nenndrehmoment
[Nm]15824 - Schwenkwinkel
[ Grad° ]290 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 09 SZ
- spezifisches Drehmoment
[Nm/bar]164,59 - Betriebsdruck
[bar]160 - Nenndrehmoment
[Nm]26334 - Schwenkwinkel
[ Grad° ]290 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 09 SP
- spezifisches Drehmoment
[Nm/bar]164,59 - Betriebsdruck
[bar]160 - Nenndrehmoment
[Nm]26334 - Schwenkwinkel
[ Grad° ]290 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 10 SZ
- spezifisches Drehmoment
[Nm/bar]275,40 - Betriebsdruck
[bar]120 - Nenndrehmoment
[Nm]33048 - Schwenkwinkel
[ Grad° ]290 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 10 SP
- spezifisches Drehmoment
[Nm/bar]275,40 - Betriebsdruck
[bar]120 - Nenndrehmoment
[Nm]33048 - Schwenkwinkel
[ Grad° ]290 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
- HSL 11 SZ
- spezifisches Drehmoment
[Nm/bar]468,81 - Betriebsdruck
[bar]120 - Nenndrehmoment
[Nm]56257 - Schwenkwinkel
[ Grad° ]290 - Wellenende:
(Z)ahnwelle
(P)assfederZ - Datenblatt
- HSL 11 SP
- spezifisches Drehmoment
[Nm/bar]468,81 - Betriebsdruck
[bar]120 - Nenndrehmoment
[Nm]56257 - Schwenkwinkel
[ Grad° ]290 - Wellenende:
(Z)ahnwelle
(P)assfederP - Datenblatt
Individuelle Schwenkmotoren
Wir sind auch Entwicklungspartner für
Als Spezialisten für individuelle Schwenkmotoren kombinieren wir bei Hense über 50 Jahre Erfahrung mit maßgeschneiderter Ingenieurskunst. Unser Ansatz: Innovation trifft auf Präzision, um genau Ihren Anforderungen zu entsprechen. Verlassen Sie sich auf unsere Expertise und Qualität, um Ihre spezifischen Bedürfnisse im Bereich der hydraulischen Antriebstechnik zu erfüllen.
Kontaktieren
Einsetzbar in vielen Bereichen
Typische Einsatzgebiete
Produktübersicht

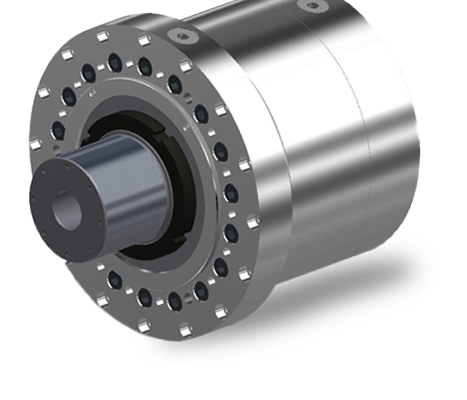

Schwenkmotor HSG
Die Schwenkmotoren, um programmgesteuerte Abläufe wie das Beschleunigen, Verfahren und Abbremsen in gesteuerten oder geregelten Systemen mithilfe von Proportional- oder Servoventilen zu steuern.

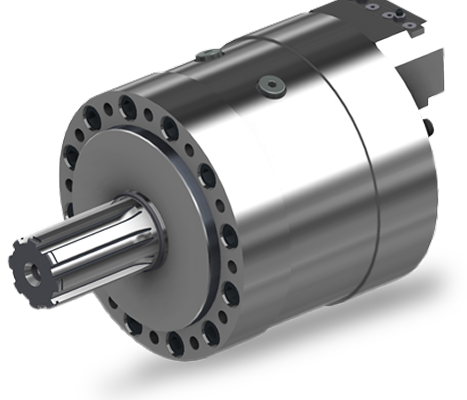

Schwenkmotor HSE
